Schläuche
Bei der Feuerwehr eingesetzte Schläuche
Größe | Durchmesser in mm | Durchflussmenge max. in Liter / min | genormte Längen nach DIN 14811 | Masse in kg | Volumen in Liter (ca.) | Masse gefüllt in kg (ca.) |
---|---|---|---|---|---|---|
F | 152 | - | - | - | - | |
A | 110 | 6.000 | 5 m | 8,8 | 47,5 | 56,3 |
20 m | 26,8 | 190,1 | 216,9 | |||
1,6 m (Saugschlauch) | 14,0 | 15,2 | 29,2 | |||
2,5 m (Saugschlauch) | 20,3 | 23,8 | 44,1 | |||
B | 75 | 2.400 | 5 m | 5,0 | 22,1 | 27,1 |
20 m | 16,4 | 88,4 | 104,8 | |||
35 m | 27,8 | 154,6 | 182,4 | |||
1,6 m (Saugschlauch) | 7,6 | 7,1 | 14,7 | |||
2,5 m (Saugschlauch) | 11,0 | |||||
C | 42 | 600 | 15 m | 6,1 | 20,8 | 26,9 |
20 m | 27,7 | |||||
30 m | 11,4 | 42,5 | 53,0 | |||
52 | 1.200 | 15 m | 7,3 | 31,9 | 39,2 | |
20 m | 42,5 | |||||
D | 25 | 140 | 5 m | 1,4 | 2,5 | 3,9 |
15 m | 3,8 | 7,4 | 11,2 |
Druckverluste in Abhängigkeit vom Förderstrom
siehe auch: Löschwasserförderung lange Wegstrecke
Werte pro 100 Meter Schlauchlänge (kursive Werte sind aus Druckverlustdiagrammen abgelesen)
Förderstrom | Druckverlust in bar | |||||
---|---|---|---|---|---|---|
in Liter/Minute | D | C42 | C52 | B | A | F |
40 | 1,9 | |||||
60 | 4,0 | 0,2 | ||||
80 | 6,9 | 0,4 | ||||
100 | 10,6 | 0,6 | 0,2 | |||
120 | 14,9 | 1,1 | 0,3 | |||
140 | 20,0 | 1,7 | 0,5 | |||
200 | 2,3 | 0,6 | 0,1 | |||
250 | 3,5 | 0,9 | 0,15 | |||
300 | 5,0 | 1,3 | 0,2 | |||
350 | 6,8 | 1,6 | 0,25 | |||
400 | 8,8 | 2,0 | 0,3 | |||
450 | 11,2 | 2,6 | 0,4 | |||
500 | 13,8 | 3,3 | 0,5 | 0,01 | ||
600 | 20,0 | 4,8 | 0,6 | |||
700 | 6,6 | 0,9 | ||||
800 | 8,5 | 1,1 | ||||
900 | 1,5 | |||||
1000 | 13,5 | 1,7 | 0,3 | 0,04 | ||
1100 | 1,9 | 0,35 | ||||
1200 | 20,0 | 2,5 | 0,4 | |||
1300 | 2,9 | 0,45 | ||||
1400 | 3,45 | 0,5 | ||||
1500 | 4,0 | 0,6 | 0,09 | |||
1600 | 4,6 | 0,65 | ||||
1700 | 5,2 | 0,75 | ||||
1750 | 0,12 | |||||
1800 | 5,8 | 0,8 | ||||
1900 | 6,4 | 0,9 | ||||
2000 | 7,0 | 1,0 | 0,16 | |||
2100 | 7,6 | 1,1 | ||||
2200 | 8,2 | 1,2 | ||||
2250 | 0,20 | |||||
2300 | 8,8 | 1,3 | ||||
2400 | 9,4 | 1,45 | ||||
2500 | 10,0 | 1,6 | 0,22 | |||
2600 | 1,75 | |||||
2700 | 1,9 | |||||
2750 | 0,26 | |||||
2800 | 2,0 | |||||
2900 | 2,15 | |||||
3000 | 2,3 | 0,31 | ||||
3250 | 0,36 | |||||
3500 | 0,41 | |||||
3750 | 0,47 | |||||
4000 | 0,53 | |||||
4250 | 0,60 | |||||
4500 | 0,65 | |||||
5000 | 0,78 |

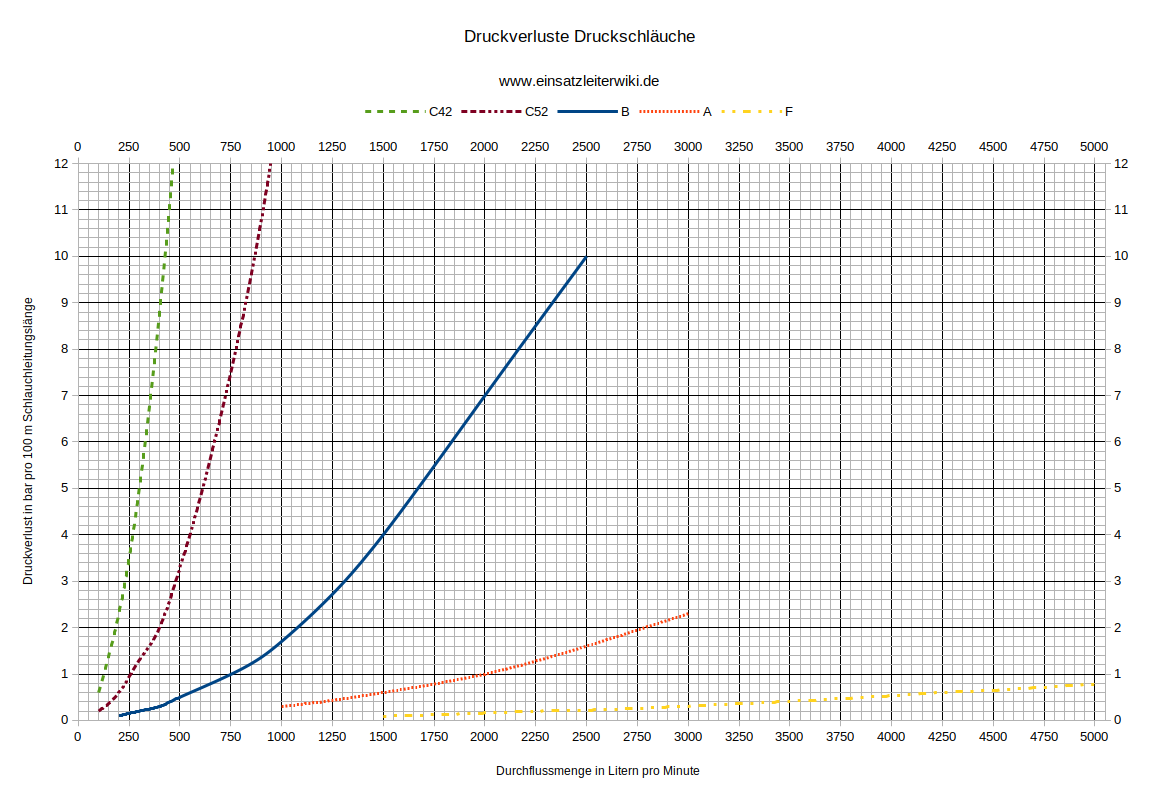

Druckverluste bei verschiedenen Schlauchgrößen (klicken um die Grafik in voller Größe zu öffnen)
Schlauchhaspeln
Tragbare Schlauchhaspel | Fahrbare Schlauchhaspel | |||||
---|---|---|---|---|---|---|
Schlauch | C42, 15 m | C52, 15 m | B, 20 m | C42, 15 m | C52, 15 m | B, 20 m |
Mindestanzahl Schläuche | 7 | 5 | 2 | 25 | 20 | 8 |
Gesamtlänge Schläuche mindestens | 105 m | 75 m | 40 m | 375 m | 300 m | 160 m |
maximale Länge von Saugleitungen
siehe dazu wasserentnahme_aus_offenem_gewaesser
Quellenangabe
- B1-Lehrgang 02/2012 am Führungs- und Schulungszentrum der BF Köln
- Schlauchkunde, THW-Ergolding, Mathias Plonka
- Formeln, Tabellen und Wissenswertes für die Feuerwehr. Ferdinand Tretzel, Kohlhammer 2003.
